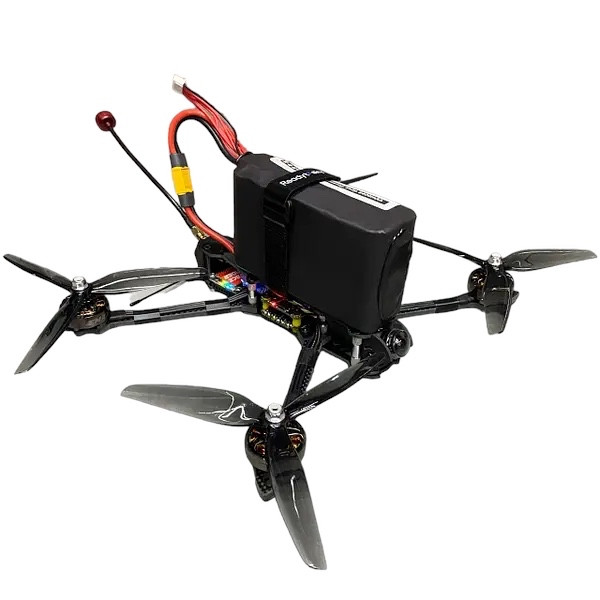

Квадрокоптер Scorpio Mark l (акумулятор 8400 мА•год, камера 1200 TVL, вантаж до 1,5 кг)

Комплектна батарея завдяки високій ємності, низькому внутрішньому опору та невисоким рівням температури елементів у режимі навантаження (акумулятори 21700 Molicel INR-21700-P42A), забезпечить виконання польоту великої дальності та тривалості.

Компоненти та загальні характеристики:

• Рама: GEPRC MK4 7" з базою 295 мм
• Контролер + регулювальник: Speedybee F405 V3 50A
• Відеопередавач: AKK Race Ranger VTX 5.8GHz 200-1600 mW
• Камера: Foxeer Razer Mini 1200 TVL
• Двигуни: EMAX ECO II SERIES 2807 1300kv
• Керування: приймач ExpressLRS 915Mhz
• Батарея: 6S2P, 8400 мА·год (є в комплекті)
• Вантажопідіймальність: до 1.5 кг

Рама GEP-MARK4

• 7-дюймова карбонова рама
• Створено спеціально для фристайлу з дизайном H-подібної форми
• Спеціально розроблений незалежний відсік для конденсатора та зумера для кращої роботи та зменшення тремтіння
• Високий відсік для встановлення плат: 25 мм
• Отвори для кріплення відеопередавача: 20x20мм / 30.5x30.5мм
• Отвори для кріплення двигунів: 16x16мм / 19x19мм
• Як силовий роз'єм під'єднання батареї використовується популярний формат XT60, контакти якого розраховані на проходження струму силою до 60 А.

Польотний стек SpeedyBee F405

Складається з польотного контролера F405 V3 FC і регулятора швидкості 50 A 3-6s BLHeli_S 4-in-1 ESC. Є можливість під'єднання й настроювання через Bluetooth, вбудовані 4-рівневі індикатори батареї, фільтрувальний конденсатор 1500 мкФ, вбудований барометр.

Характеристики польотного контролера F405 V3 FC:

• MCU: STM32F405
• IMU (Gyro): BMI270
• USB Port: Type-C
• Вбудований Барометр:
• Чип OSD: AT7456E
• Bluetooth: є, використовується для настроювання контролера
• Спосіб під'єднання DJI Air Unit: за допомогою 6-pin конектора або паяння
• Підтримка карт пам'яті Blackbox MicroSD: є
• Панель керування камерою BetaFlight: є
• Вхідна потужність: 3S - 6S Lipo
• ESC виходи: M1 - M4 на нижньому боці та M5-M8 на верхній
• UART: UART1, UART2, UART3, UART4 (для ESC телеметрії), UART6
• ESC: телеметрія, UART5
• Підтримка I2C
• Buzzer
• BOOT кнопка
• RSSI вхід
• SmartPort
• Підтримка прошивок: BetaFlight (Default), EMUFlight, INAV
• Target прошивки: SPEEDYBEEF405V3
• Монтажна схема: 30.5 x 30.5 мм (діаметр отворів 4 мм)
• Розміри: 41.6 x 39.4 x 7.8 мм
• Вага: 9.6 г

Характеристики регулятора швидкості SpeedyBee BLS 50A 30x30 4-in-1 ESC

• Бездротова конфігурація: підтримка програми SpeedyBee
• Постійний струм: 50 A х 4
• Піковий струм: 55 A (5 сек)
• TVS-захист: є
• Зовнішній конденсатор: 1500 мкФ Low ESR Capacitor (у комплекті)
• ESC-протокол: DSHOT300/600
• Вхідна потужність: 3-6S LiPo
• Потужність на виході: VBAT
• Датчик струму: є
• Монтажний розмір: 30.5 x 30.5 мм (діаметр отворів 4 мм)
• Розміри: 45.6 × 44 × 6.1 мм
• Вага: 13.8 г

Відеопередавач AKK Race Ranger

• Потужність 200 мВт/400 мВт/80 мВт/1600 мВт
• Частота: 5.8 ГГц
• Велика дальність передавання
• Висока захищеність від перешкод
• Потужна система розсіювання тепла
• Підтримка SmartAudio — можна змінювати параметри VTX у Betaflight OSD, наприклад, канали та вихід.
• Настроювання частоти та потужності здійснюється однією кнопкою. Якщо вам не подобається SmartAudio, ви однаково зможете змінити канал, діапазон і потужність усього однією кнопкою.
• Вбудований мікрофон
• 16 світлодіодів для LED індикації параметрів
• Широкий діапазон вхідної напруги: від 7 до 28 В
• Кількість каналів: 40
• Можливість встановлення акумуляторів 2-6s
• Вихід 5 В для FPV-камери (макс. 500 мА)
• Конектор антени: MMCX
• Кабельний конектор: JST, 6-піновий
• Монтажний розмір: 30.5 x 30.5 мм
• Розмір: 36 × 36 мм
• Вага: 16.8 г

Камера Foxeer Razer Mini

Одна з найбільш бюджетних, але якісних аналогових FPV-камер із CMOS-матрицею, роздільною здатністю 1200TVL і гарною ефективністю в умовах недостатнього освітлення. Широкий діапазон напруги від 4.5 до 25 В забезпечує сумісність практично з будь-якою парою окулярів.

Характеристики камери Foxeer Razer Mini:

• Матрица: Sony 1/3" CMOS
• Роздільна здатність: 1200 TVL
• Масштаб зображення: 4:3
• Лінза: 2.1 мм, М12
• Кут огляду: FOV-H 125°, FOV-D 155°
• ТБ система: PAL/NTSC (перемикна)
• Мінімальна освітленість: 0.01 люкс
• WDR: Super WDR (90 дБ)
• DNR: 3D DNR
• Вхідна напруга: від 4.5 до 25 В
• Автоматичний контроль посилення: підтримується
• Відеовихід: CVBS
• Розмір: 21.8 × 21.8 × 14.2 мм
• Робоча температура: -10°C ~ +50°C
• Вага: 12 г

Двигуни EMAX ECO II SERIES 2807

• Безколекторний двигун
• Удосконалена заокруглена конструкція дзвона
• Крапки кріплення підвищеної міцності
• Модернізовані вигнуті дугові магніти N52SH зі зменшеним проміжком (52 магніти)
• Масивний підшипник EZO діаметром 12 мм для плавної роботи
• Сталевий вал

Характеристики двигуна EMAX ECO II 2807:

• Обертів на вольтів: 1300KV
• Конфігурація: 12N14P
• Кількість елементів живлення: 3-6s LiPo
• Резьба вала: CW
• Струм холостого ходу (10V): 1.3 A
• Піковий струм (6S): 52 A
• Максимальна потужність: 1310 Вт
• Внутрішній опір: 48 мОм
• Рекомендовані пропелери: 6-7 дюймів
• Діаметр вала: M5
• Підшипниковий вал: 4 мм
• Кабель: 18AWG, 200 мм
• Монтажні отвори: 19 x 19 мм
• Розміри: 34 × 33.9 мм
• Вага: 47.6 г (без силіконового дроту)

Батарея

• Ємність номінальна: 8400 мА·год
• Ємність мінімальна: 8000 мА·год
• Напруга номінальна: 21.6 В
• Напруга повного заряду: 25.2 В
• Напруга повного розряду: 15.6 В
• Струм заряду: 8 А
• Струм розряду максимальний: 85 А

Характеристики 1-го модуля батареї:

• Виробник: Molicel
• Модель: INR 21700-P42A
• Тип модуля: Li-ion
• Ємність номінальна: 4200 мА·год
• Ємність мінімальна: 4000 мА·год
• Напруга номінальна: 3.6 В
• Напруга повного заряду: 4.2 В
• Напруга повного розряду: 2.6 В
• Струм заряду: 4.2 А
• Струм розряду максимальний: 45 А
